Turun mesin penggerudian lubang

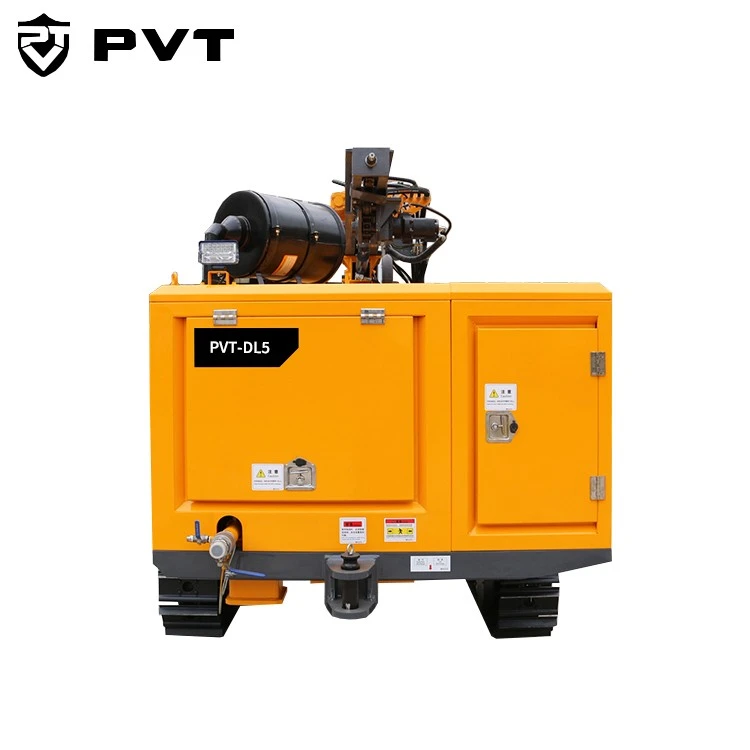

PVT-DL5 di bawah pelantar gerudi lubang yang memaparkan sistem hidraulik HEHS III yang baru, ia memberikan kuasa yang luar biasa dan kawalan yang tepat . dipasangkan dengan enjin turbocharged kuasa tinggi, ia meningkatkan keberatan yang tinggi. Yayasan Teknikal untuk meminimumkan kos operasi . sistem pengumpulan habuk kering yang dipatenkan memastikan kelestarian alam sekitar dan kebolehpercayaan tahan lama . alat yang sangat diperlukan untuk operasi perlombongan terbuka besar-besaran .
Julat diameter lubang: φ 90-165 mm
KelebihanPvt-dl5 ke bawah pelantar gerudi lubang
Mekanisme Feed & Hoist
◎ Membuktikan As-H Heavy Carriage
- Dibina dengan panduan keluli mangan yang tahan lama untuk ketahanan dan kekuatan struktur yang dipertingkatkan
- Menyampaikan kestabilan anti-torsi yang unggul semasa operasi penggerudian dalam lubang
- Direka untuk menahan beban kerja penggerudian yang melampau
◎ Sistem suapan dwi-keselamatan
- Mekanisme makanan rantaian motor
- Bersepadu dengan motor brek mekanikal Eaton dan injap pengimbang oleoweb (Itali)
- Menggabungkan brek mekanikal dan penguncian hidraulik untuk operasi yang boleh dipercayai
- 24, 000 n · m
Spesifikasi Teknikal
|
Item |
Parameter |
|
Kekerasan batu |
f=6~20 |
|
Tekanan angin kesan |
1.05 ~ 2.4mpa |
|
Penggunaan udara |
10~20m³ |
|
Diameter penggerudian |
90-165 mm |
|
Kedalaman penggerudian maksimum (menegak) |
60m |
|
Kedalaman penggerudian maksimum (mendatar) |
50m |
|
Ketinggian penggerudian tahap tertinggi |
3500mm |
|
Kebolehpercayaan |
30 darjah |
|
Kelajuan perjalanan |
2km/j, 3km/j (dua kelajuan) |
|
Tork swing max |
4500N·m |
|
Kelajuan ayunan |
0-80 (76) rpm |
|
Kelajuan mendorong |
0.59m/s (laras) |
|
Strok tunggal |
4m |
|
Daya penarik maksimum |
2000N·m |
|
Strok pengangkutan |
4.3m |
|
Pampasan makanan |
12m |
|
Sudut swing kereta |
Kiri 50 darjah kanan 35 darjah |
|
Sudut kecondongan kereta |
160 darjah |
|
Boom Swing Sudut |
kiri 45 darjah kanan 45 darjah |
|
Boom Tilt Sudut |
ke atas 60 darjah ke bawah 19 darjah |
|
Bingkai terapung |
15 darjah |
|
Berat |
7T |
|
Dimensi (LXWXH) |
7200 × 2200 × 2300mm |
|
Lebar pengangkutan/penyimpanan |
2250mm |
|
Enjin |
Yuchai 70kw turbocharged |
|
Tangki minyak bahan api |
175L |
Mengenai kita
Chongqing Bolide Engineering Machinery Co ., ltd .adalah sebuah perusahaan mesin bersepadu yang menggabungkan reka bentuk, penyelidikan dan pembangunan, pembuatan, dan jualan . Produk kami termasuk rig penggerudian batu hidraulik, pemotongan rig penggerudian, pelantar penggerudian bolt, dan pembukaan bahan -bahan, Taman perindustrian, pembangunan pembinaan, dan pembinaan kejuruteraan pertahanan negara . mereka adalah peralatan mekanikal profesional untuk operasi penggerudian dan letupan serta operasi batu dan tanah yang melambangkan operasi, menikmati. Teknologi seperti sistem hidraulik baru dan sistem kawalan kabur, teknologi kawalan elektro-hidraulik, pengoptimuman mekanisme penampan hidraulik untuk mencolok piston, penyerapan kejutan dan pengurangan bunyi, penyingkiran habuk, dan kecekapan tinggi dan pemuliharaan tenaga {8}
Soalan Lazim
1. Q: Apakah ciri -ciri sistem perjalanan?
A: Perjalanan Dual-Speed (2-3 km/j), keupayaan pendakian 30 darjah, bingkai crawler yang dikimpal bersepadu tinggi dengan fungsi terapung 15 darjah untuk medan kompleks .
2. Q: Bagaimana sistem pengumpulan habuk berfungsi?
A: Dilengkapi dengan 16- Penapis sistem pengumpulan habuk kering yang didorong oleh motor 5000R/min plunger, yang menampilkan pembersihan pulse-jet untuk penyingkiran habuk yang cekap .
3. q: Apakah konfigurasi kuasa?
A: Dikuasakan oleh enjin turbocharged Yuchai 70kW dengan kapasiti tangki bahan api 175L, memberikan kuasa yang kuat sambil mengekalkan penggunaan bahan api rendah .
4. Q: Apakah dimensi dan berat badan?
A: Dimensi keseluruhan 7200 × 2200 × 2300mm, lebar pengangkutan 2250mm, jumlah berat 7 tan .
5. q: Apa reka bentuk ergonomik dimasukkan untuk keselesaan pengendali?
A: Ciri -ciri konsol berjalan berputar (90 darjah) dengan reka bentuk manusia untuk keselesaan dan keselamatan yang lebih baik .
6. Q: Komponen jenama mana yang digunakan dalam bahagian kritikal?
A: Menggabungkan komponen utama dari jenama antarabangsa termasuk Eaton Hydraulic Motors dan Itali Oleoweb Balance Valves .
